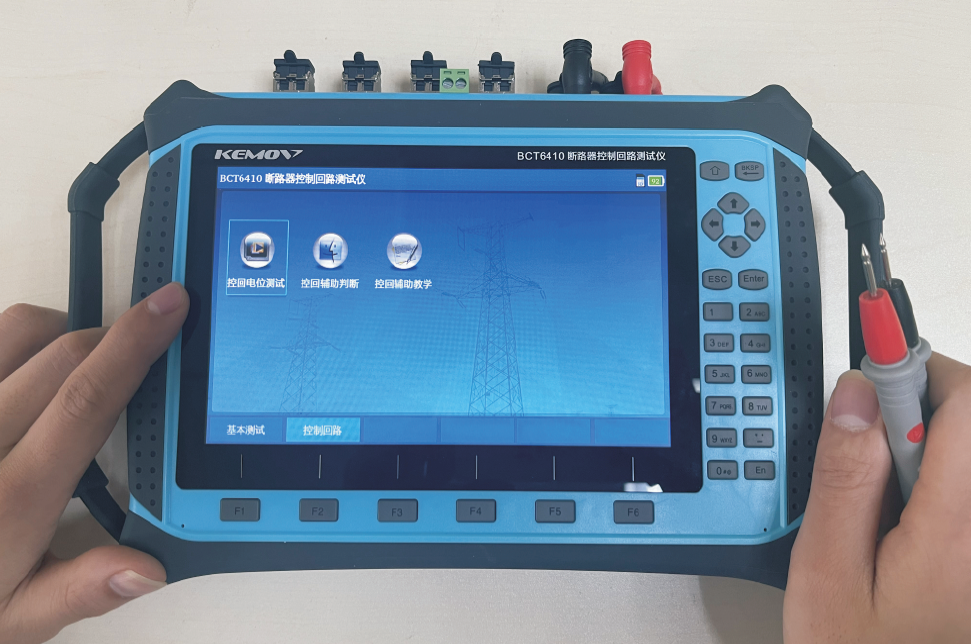

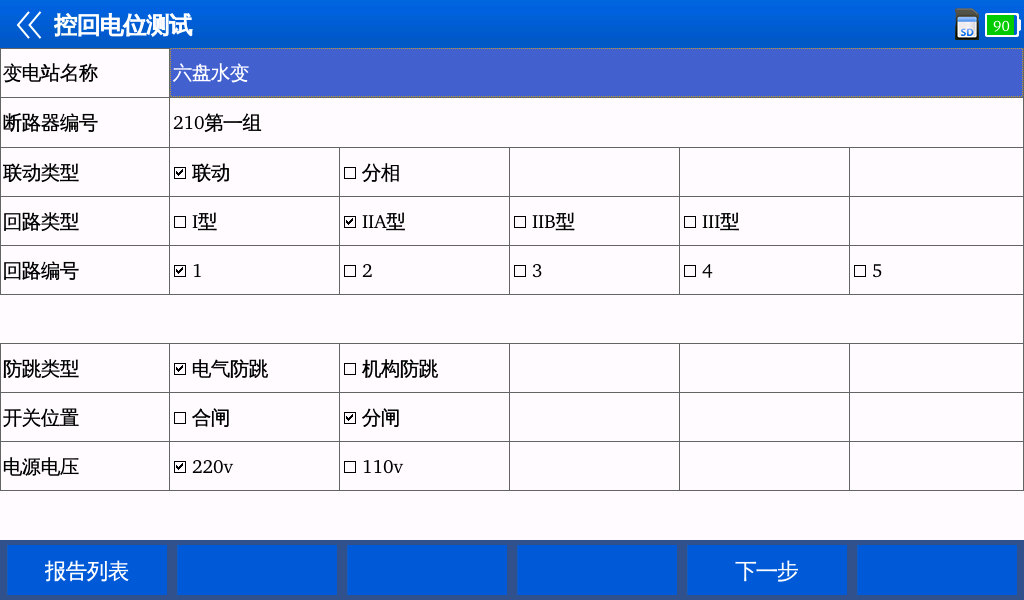

1、控制回路電位測試

　　(1) 可實現I型、IIA型、IIB型以及III型控制回路的故障定位。其中I型回路指控制回路經過保護屏、端子箱、機構箱;IIA型回路指控制回路經過保護屏、匯控箱;IIB型回路指控制回路經過智能終端柜、匯控箱或機構箱;III型回路指控制回路經過開關柜，一般是開關柜內設備；

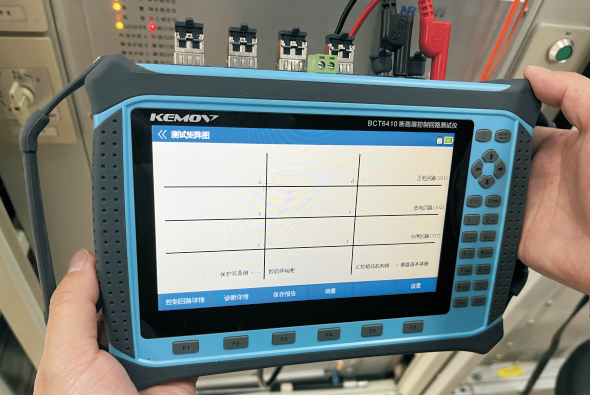

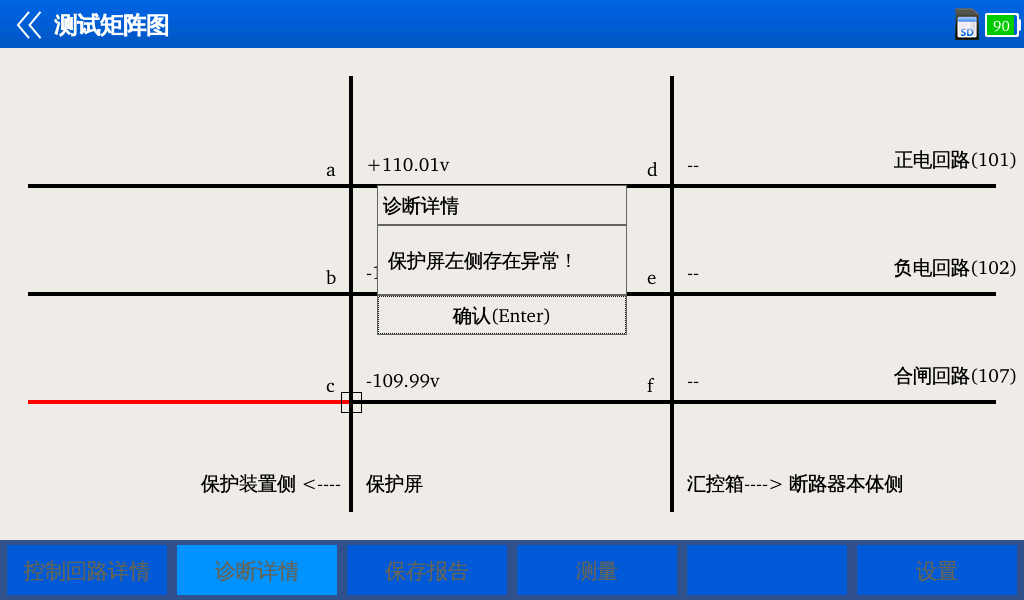

　　(2) 基于矩陣電位測量法，實現控制回路斷線故障定位，判斷故障大致范圍是在保護屏側、端子箱側還是機構箱側；

　　(3) 可實現正電源回路、負電源回路、跳閘回路、合閘回路以及合閘監視回路的故障定位；

　　(4) 支持單相或者三相控制回路斷線故障定位。

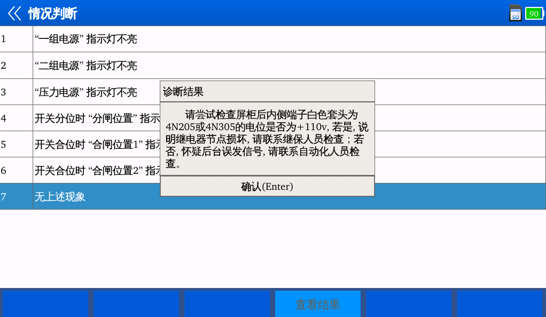

　　2、控制回路輔助判斷

　　(1) 支持建立不同廠家柜內元器件故障現象及輔助判據庫，輔助現場人員進行故障的精準定位；

　　(2) 結合具體故障點位置，自動給出消缺辦法、安措、工器具等，方便現場人員進一步處理缺陷，提高消缺效率，保障電網安全穩定運行；

　　3、控制回路輔助教學

　　(1) 根據選定的故障區域，自動給出測點電壓模式;學習人員可任意設置控制回路斷線故障區域，測試儀根據選定的故障區域自動列出各測點電壓值；

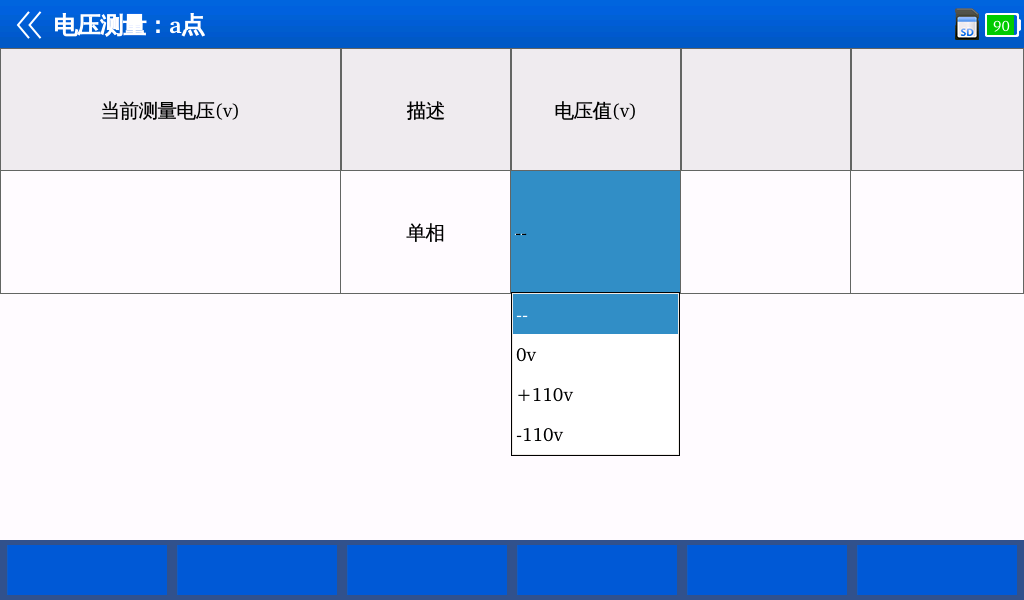

　　(2) 根據選定的測點電壓，自動判斷故障區域模式;學習人員可任意選擇各測點電壓值，測試儀根據選定的測點電壓值自動判斷控制回路斷線的故障區域；

　　(3) 提高學習人員對斷路器控制回路的認知以及熟練度，為各專業技能人才的培養奠定基礎。

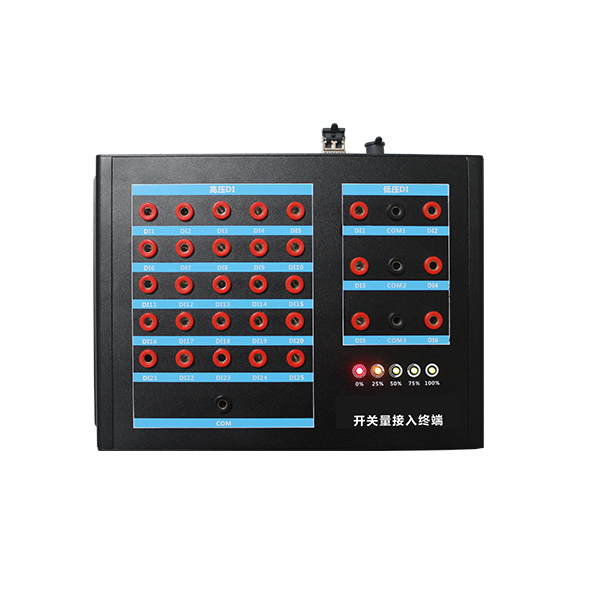

　　4、開關量測試

　　(1) 主要應用于主變、備自投保護的跳合閘邏輯快速測試與分析判斷等場景；

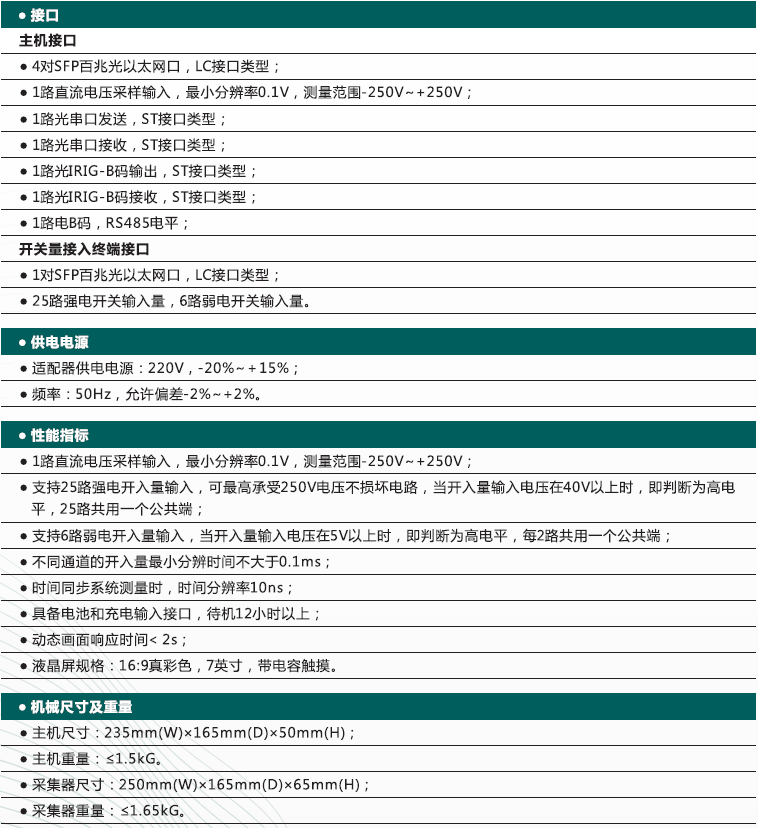

　　(2) 可實現25路強電、6路弱電開入量輸入電路的觸發采樣。其中強電耐壓范圍為0~250V，弱電耐壓范圍為0~40V；

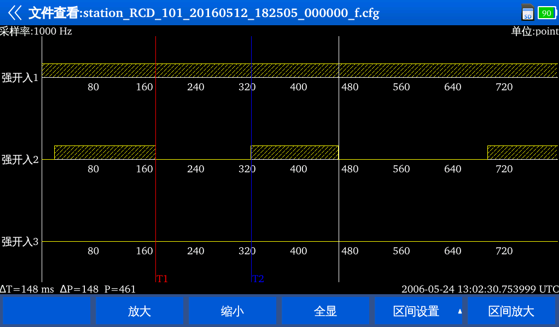

　　(3) 能實時記錄各開關量變位情況，并生成Comtrade文件，便于事后分析波形、開入量變位脈寬、開入量動作SOE先后順序等。
